海南2008年7月高等教育自学考试机械设计基础试题

全国2008年7月高等教育自学考试机械设计基础试题
课程代码:02185

一、单项选择题(本大题共20小题,每小题2分,共40分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.
1.在铰链四杆机构中,传动角γ和压力角α的关系是（ ）
A.γ=180°-α
B.γ=90°+α
C.γ=90°-α
D.γ=α

2.设计凸轮机构,当凸轮角速度和从动件运动规律已知时,则（ ）
A.基圆半径越大,压力角越大
B.基圆半径越小,压力角越大
C.滚子半径越小,压力角越小
D.滚子半径越大,压力角越小

3.在常用的螺纹联接中,自锁性能最好的螺纹是（ ）
A.三角形螺纹
B.梯形螺纹
C.锯齿形螺纹
D.矩形螺纹

4.计算紧螺栓联接的拉伸强度时,考虑到拉伸和扭转的复合作用,应将拉伸应力扩大的倍数是（ ）
A.1.1
B.1.3
C.1.5
D.1.7

5.矩形花键联接常采用的定心方式是（ ）
A.按大径定心
B.按侧面(齿宽)定心
C.按小径定心
D.按大径和小径共同定心

6.带传动在正常工作时产生弹性滑动,是由于（ ）
A.包角α₁太小
B.初拉力F₀太小
C.紧边与松边拉力不等
D.传动过载

7.链传动属于（ ）
A.具有挠性拉曳元件的摩擦传动
B.具有挠性拉曳元件的啮合传动
C.具有直接接触的工作元件的摩擦传动
D.具有直接接触的工作元件的啮合传动

8.当一对渐开线齿轮制成后,即使两轮的中心距稍有改变,其传动比仍保持不变的原因是 （ ）
A.压力角不变
B.啮合角不变
C.节圆半径不变
D.基圆半径不变

9.渐开线标准齿轮的根切现象发生在（ ）
A.齿数较少时
B.模数较小时
C.模数较大时
D.齿数较多时

10.标准直齿圆锥齿轮的标准模数是（ ）
A.大端模数
B.小端模数
C.平均模数
D.求出平均模数后圆整所得的模数

11.圆柱齿轮传动中,当齿轮直径不变,而减小齿轮的模数时,可以（ ）
A.提高齿轮的弯曲强度
B.提高齿面的接触强度
C.改善齿轮传动的平稳性
D.减少齿轮的塑性变形

12.在闭式蜗杆传动设计中,除进行强度计算外,还必须进行（ ）
A.磨损计算
B.刚度计算
C.热平衡计算
D.稳定性计算

13.蜗杆传动的正确啮合条件中,不正确的是（ ）
A.m_α1=m_t2
B.α_α1=α_t2
C.β₁=-β₂
D.螺旋线方向相同

14.联轴器与离合器的主要作用是（ ）
A.缓冲、减震
B.传递运动和扭矩
C.防止机器发生过载
D.补偿两轴的不同心或热膨胀

15.轴环的用途是（ ）
A.作轴加工的定位面
B.提高轴的强度
C.使轴上零件获得轴向定位
D.提高轴的刚度

16.工作时既传递扭矩又承受弯矩的轴,称为（ ）
A.心轴
B.转轴
C.传动轴
D.柔性轴

17.不完全液体润滑径向滑动轴承的主要失效形式为（ ）
A.工作表面磨损与胶合
B.轴承材料塑性变形
C.工作表面点蚀
D.轴承衬合金开裂

18.型号为30312的滚动轴承,其类型名称为（ ）
A.调心滚子轴承
B.调心球轴承
C.向心角接触球轴承
D.圆锥滚子轴承

19.滚动轴承基本额定动载荷所对应的基本额定寿命是（ ）
A.106转
B.5×106转
C.107转
D.25×107转

20.在机械中安装飞轮,可以（ ）
A.减小周期性速度波动
B.消除周期性速度波动
C.减小非周期性速度波动
D.消除非周期性速度波动

二、填空题(本大题共10小题,每小题1分,共10分)
请在每小题的空格上填上正确答案.错填、不填均无分.
21.两构件通过点、线接触构成的运动副称为_______.
22.铰链四杆机构中,当最短杆与最长杆长度之和______其它两杆长度之和时,则一定是双摇杆机构.
23.在外啮合槽轮机构中,主动拨盘与从动槽轮的转向________.
24.键的截面尺寸通常是根据_________按标准选择的.
25.V带在规定的张紧力下,位于带轮基准直径上的周线长度称为带的______长度.
26.磨粒磨损和弯曲疲劳折断是______齿轮传动的主要失效形式.
27.对基本轮系,根据其运动时各轮轴线位置是否固定可分为定轴轮系和______两大类.
28.滚动轴承中,代号为6116的轴承,其内径为__________.
29.选用滑动轴承的润滑油时,转速越高,选用的油粘度越_________.
30.在传动方案设计中,链传动通常布置在传动的________速级.

三、分析题(本大题共2小题,每小题6分,共12分)

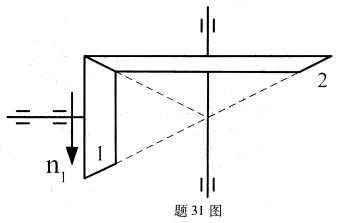

31.对于题31图所示的啮合传动,试在图中画出主动轮与从动轮在啮合点处所受到的各个作用力(Ft、Fr和Fa)的方向,图中标有箭头的为主动轮.

32.题32图是用Z个普通螺栓联接的凸缘联轴器.已知联轴器传递的扭矩为T,螺栓的中心圆直径为D,联轴器接合面的摩擦系数为μ,可靠性系数为K,螺栓材料的许用应力为[σ],试分析所需螺栓的最小直径的表达式.

四、计算题(本大题共4小题,每小题6分,共24分)
33.计算如题33图所示机构的自由度.

34.已知一对正常齿标准斜齿圆柱齿轮传动的中心距α=250mm,Z₁=23,Z₂=98,
m_n=4mm,.试求:
(1)这对齿轮的螺旋角β,端面模数m_t和端面压力角α_t；
(2)齿轮2的分度圆直径d₂、齿顶圆直径d_α2和齿根圆直径d_f2.

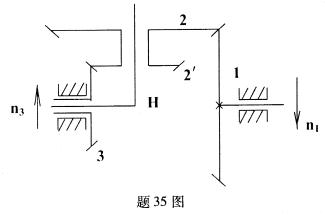

35.如题35图所示轮系中,已知n₁=480r／min,n₃=-80r／min,其转向如题35图,Z₁=60,Z₂=40,=20,求系杆H的转速n_H的大小和方向.

36.一对角接触球轴承(α=25°)反安装.已知:径向力FrⅠ=6750N,FrⅡ=5700N,外部轴向力FA=3000N,方向如题36图所示,试求两轴承的当量动载荷PⅠ、PⅡ.注:内部轴向力Fs=0.68Fr,e=0.68,当Fa／Fr≤e时,X=l,Y=0；当Fa／Fr>e时,X=0.41,Y=0.87.

五、设计题(本大题共2小题,每小题7分.共14分)

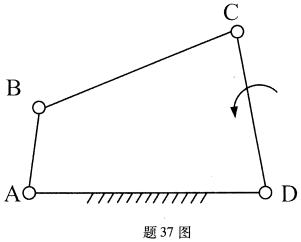

37.如题37图示为一曲柄摇杆机构运动简图,AB为曲柄,CD是摇杆,摇杆为原动件.在图中作出:
(1)图示位置机构的压力角α和传动角γ.
(2)机构处于死点位置的机构运动简图.
(不必作文字说明,但必须保留作图线.)

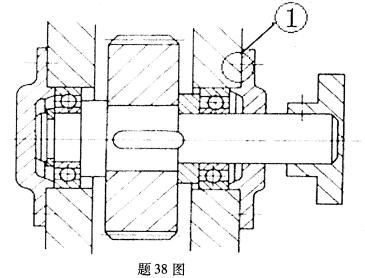

38.如题38图所示轴系结构,按示例①所示,编号指出其他错误(不少于7处).(注:不考虑轴承的润滑方式以及图中的倒角和圆角)
示例:①—缺少调整垫片
